滾柱型 GRV12

產品敘述

產品型號：GRV12

滾柱型滑軌

由4支軌道+2片滾柱保持器構成

詳細規格下載

規格

★ 交叉滾柱導引式傳動，由兩個V型溝華槽經熱處理硬化後，

施行高精度成型研磨加工，與轉動滾柱軸承構成，以90度的

角度輪流移動，在構造上透過V型構槽和交叉滾柱用線接觸方

式傳動，適合高精度、中重負荷有限行程的直線移動。

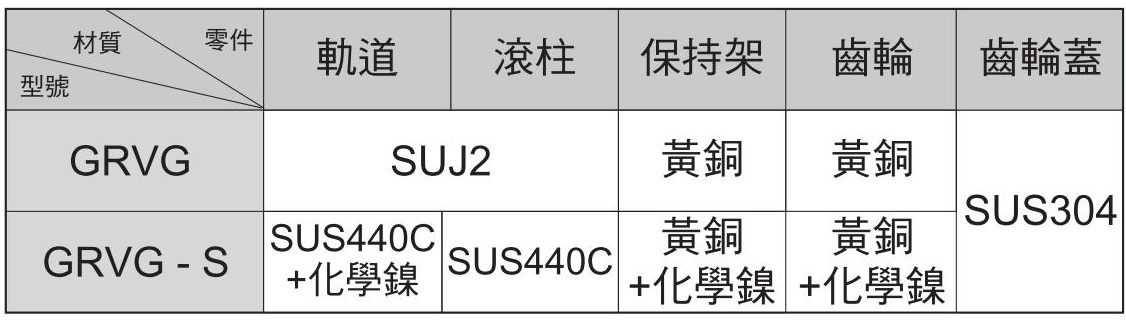

★ 材質規格

★ GRV-S軌道面 V 溝未表處

★ GRV-S 系列為防銹及耐蝕規格，適用於無塵式環境


規格表



標準

防銹

行程(mm)

滾柱φ(mm)

高度(H)(mm)

GRV12-200

/

160

φ12

58

GRV12-300

/

216

φ12

58

GRV12-400

/

308

φ12

58

GRV12-500

/

400

φ12

58

GRV12-600

/

492

φ12

58

GRV12-700

/

548

φ12

58

GRV12-800

/

640

φ12

58

GRV12-900

/

732

φ12

58

GRV12-1000

/

824

φ12

58

GRV12-1100

/

916

φ12

58

GRV12-1200

/

972

φ12

58
