滾柱型 GRV04

產品敘述

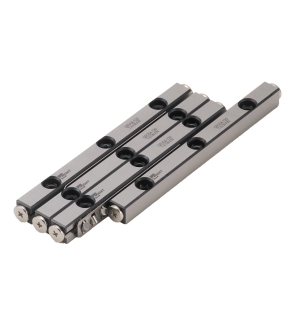

產品型號：GRV04

滾柱型滑軌

由4支軌道+2片滾柱保持器構成

詳細規格下載

規格

★ 交叉滾柱導引式傳動，由兩個V型溝華槽經熱處理硬化後，

施行高精度成型研磨加工，與轉動滾柱軸承構成，以90度的

角度輪流移動，在構造上透過V型構槽和交叉滾柱用線接觸方

式傳動，適合高精度、中重負荷有限行程的直線移動。


★ 材質規格

★ GRV-S軌道面 V 溝未表處

★ GRV-S 系列為防銹及耐蝕規格，適用於無塵式環境


規格表

標準

防銹

行程(mm)

滾柱φ(mm)

高度(H)(mm)

GRV04-80

GRV04-80-S

54

φ4

22

GRV04-120

GRV04-120-S

92

φ4

22

GRV04-160

GRV04-160-S

130

φ4

22

GRV04-200

GRV04-200-S

154

φ4

22

GRV04-240

GRV04-240-S

192

φ4

22

GRV04-280

GRV04-280-S

230

φ4

22

GRV04-320

GRV04-320-S

254

φ4

22

GRV04-360

GRV04-360-S

292

φ4

22

GRV04-400

GRV04-400-S

330

φ4

22

GRV04-440

GRV04-440-S

354

φ4

22

GRV04-480

GRV04-480-S

392

φ4

22
