滾柱型 GRV09

產品敘述

產品型號：GRV09

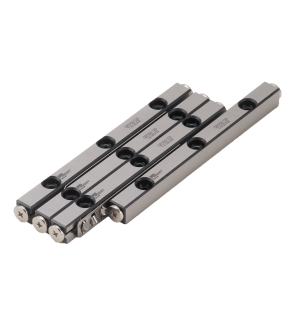

滾柱型滑軌

由4支軌道+2片滾柱保持器構成

詳細規格下載

規格

★ 交叉滾柱導引式傳動，由兩個V型溝華槽經熱處理硬化後，

施行高精度成型研磨加工，與轉動滾柱軸承構成，以90度的

角度輪流移動，在構造上透過V型構槽和交叉滾柱用線接觸方

式傳動，適合高精度、中重負荷有限行程的直線移動。


★ 材質規格

★ GRV-S軌道面 V 溝未表處

★ GRV-S 系列為防銹及耐蝕規格，適用於無塵式環境


規格表

標準

防銹

行程(mm)

滾柱φ(mm)

高度(H)(mm)

GRV09-200

/

158

φ9

44

GRV09-300

/

246

φ9

44

GRV09-400

/

306

φ9

44

GRV09-500

/

394

φ9

44

GRV09-600

/

482

φ9

44

GRV09-700

/

570

φ9

44

GRV09-800

/

658

φ9

44

GRV09-900

/

746

φ9

44

GRV09-1000

/

806

φ9

44

GRV09-1100

/

894

φ9

44

GRV09-1200

/

982

φ9

44
