滾柱型 GRV03

產品敘述

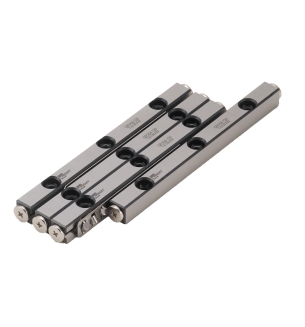

產品型號：GRV03

滾柱型滑軌

由4支軌道+2片滾柱保持器構成

詳細規格下載

規格

★ 交叉滾柱導引式傳動,由兩個V型溝華槽經熱處理硬化後,

施行高精度成型研磨加工,與轉動滾柱軸承構成,以90度的

角度輪流移動,在構造上透過V型構槽和交叉滾柱用線接觸方

式傳動,適合高精度,中重負荷有限行程的直線移動。


★ 材質規格

★ GRV-S軌道面 V 溝未表處

★ GRV-S 系列為防銹及耐蝕規格，適用於無塵式環境



規格表

標準

防銹

行程(mm)

滾柱φ(mm)

高度(H)(mm)

GRV03-50

GRV03-50-S

34

φ3

18

GRV03-75

GRV03-75-S

54

φ3

18

GRV03-100

GRV03-100-S

74

φ3

18

GRV03-125

GRV03-125-S

104

φ3

18

GRV03-150

GRV03-150-S

124

φ3

18

GRV03-175

GRV03-175-S

144

φ3

18

GRV03-200

GRV03-200-S

164

φ3

18

GRV03-225

GRV03-225-S

184

φ3

18

GRV03-250

GRV03-250-S

204

φ3

18

GRV03-275

GRV03-275-S

224

φ3

18

GRV03-300

GRV03-300-S

244

φ3

18
