滾柱型 GRV00

產品敘述

產品型號：GRV00

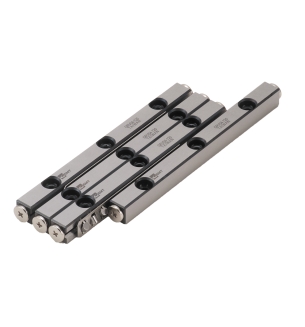

滾柱型滑軌

由4支軌道+2片滾柱保持器構成

詳細規格下載



規格

★ 交叉滾柱導引式傳動，由兩個V型溝華槽經熱處理硬化後，

施行高精度成型研磨加工，與轉動滾柱軸承構成，以90度的

角度輪流移動，在構造上透過V型構槽和交叉滾柱用線接觸方

式傳動，適合高精度、中重負荷有限行程的直線移動。


★ 材質規格

★ GRV-S軌道面 V 溝未表處

★ GRV-S 系列為防銹及耐蝕規格，適用於無塵式環境


規格表

標準

防銹

行程(mm)

滾柱φ(mm)

高度(H)(mm)

GRV00-20

GRV-20-S

17

φ1

6.2

GRV00-30

GRV-30-S

21

φ1

6.2

GRV00-40

GRV-40-S

25

φ1

6.2

GRV00-50

GRV-50-S

29

φ1

6.2

GRV00-60

GRV-60-S

33

φ1

6.2

GRV00-70

GRV-70-S

37

φ1

6.2

GRV00-80

GRV-80-S

41

φ1

6.2
