滾柱型 GRV06

產品敘述

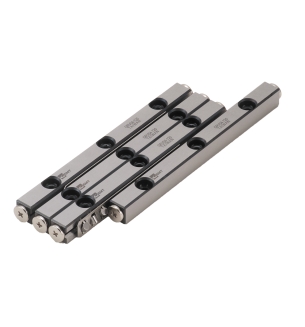

產品型號：GRV06

滾柱型滑軌

由4支軌道+2片滾柱保持器構成

詳細規格下載

規格

★ 交叉滾柱導引式傳動，由兩個V型溝華槽經熱處理硬化後，

施行高精度成型研磨加工，與轉動滾柱軸承構成，以90度的

角度輪流移動，在構造上透過V型構槽和交叉滾柱用線接觸方

式傳動，適合高精度、中重負荷有限行程的直線移動。


★ 材質規格

★ GRV-S軌道面 V 溝未表處

★ GRV-S 系列為防銹及耐蝕規格，適用於無塵式環境


規格表

標準

防銹

行程(mm)

滾柱φ(mm)

高度(H)(mm)

GRV06-100

GRV06-100-S

80

φ6

31

GRV06-150

GRV06-150-S

108

φ6

31

GRV06-200

GRV06-200-S

154

φ6

31

GRV06-250

GRV06-250-S

200

φ6

31

GRV06-300

GRV06-300-S

246

φ6

31

GRV06-350

GRV06-350-S

274

φ6

31

GRV06-400

GRV06-400-S

320

φ6

31

GRV06-450

GRV06-450-S

366

φ6

31

GRV06-500

GRV06-500-S

412

φ6

31

GRV06-550

GRV06-550-S

458

φ6

31

GRV06-600

GRV06-600-S

486

φ6

31
