滾柱型 GRV02

產品敘述

產品型號：GRV02

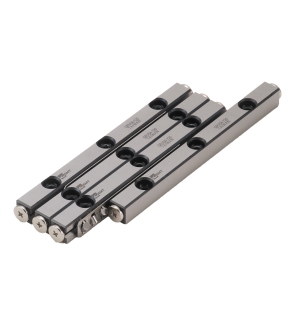

滾柱型滑軌

由4支軌道+2片滾柱保持器構成

詳細規格下載

規格

★ 交叉滾柱導引式傳動，由兩個V型溝華槽經熱處理硬化後，

施行高精度成型研磨加工，與轉動滾柱軸承構成，以90度的

角度輪流移動，在構造上透過V型構槽和交叉滾柱用線接觸方

式傳動，適合高精度、中重負荷有限行程的直線移動。


★ 材質規格

★ GRV-S軌道面 V 溝未表處

★ GRV-S 系列為防銹及耐蝕規格，適用於無塵式環境


規格表

標準

防銹

行程(mm)

滾柱φ(mm)

高度(H)(mm)

GRV02-30

GRV02-30-S

24

φ2

12

GRV02-45

GRV02-45-S

30

φ2

12

GRV02-60

GRV02-60-S

44

φ2

12

GRV02-75

GRV02-75-S

58

φ2

12

GRV02-90

GRV02-90-S

72

φ2

12

GRV02-105

GRV02-105-S

86

φ2

12

GRV02-120

GRV02-120-S

100

φ2

12

GRV02-135

GRV02-135-S

106

φ2

12

GRV02-150

GRV02-150-S

120

φ2

12

GRV02-165

GRV02-165-S

134

φ2

12

GRV02-180

GRV02-180-S

148

φ2

12
