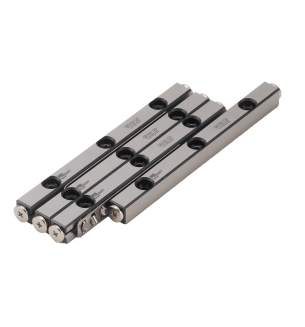

滾柱型 GRV01

產品敘述

產品型號：GRV01

滾柱型滑軌

由4支軌道+2片滾柱保持器構成

詳細規格下載

規格

★ 交叉滾柱導引式傳動,由兩個V型溝華槽經熱處理硬化後,

施行高精度成型研磨加工,與轉動滾柱軸承構成,以90度的

角度輪流移動,在構造上透過V型構槽和交叉滾柱用線接觸方

式傳動,適合高精度,中重負荷有限行程的直線移動。


★ 材質規格

★ GRV-S軌道面 V 溝未表處

★ GRV-S 系列為防銹及耐蝕規格，適用於無塵式環境


規格表

標準 防銹 行程(mm) 滾柱φ(mm) 高度(H)(mm)
GRV01-20 GRV01-20-S 13 φ1.5 8.5
GRV01-30 GRV01-30-S 21 φ1.5 8.5
GRV01-40 GRV01-40-S 29 φ1.5 8.5
GRV01-50 GRV01-50-S 37 φ1.5 8.5
GRV01-60 GRV01-60-S 45 φ1.5 8.5
GRV01-70 GRV01-70-S 53 φ1.5 8.5
GRV01-80 GRV01-80-S 61 φ1.5 8.5
