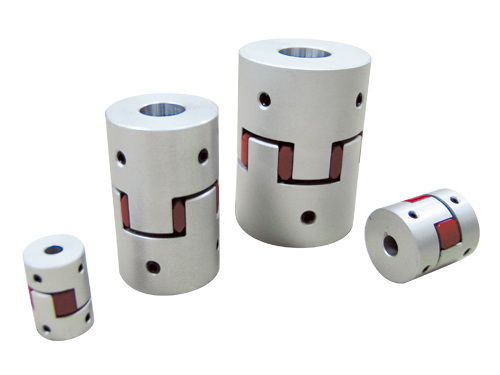

MTC

產品敘述

產品型號：伺服撓性聯軸器

MTC

特性：
•高扭力，高剛性。
•可正逆轉特性。
•低慣性，無背隙。
•適於中小型伺股馬達精，密定位傳動。
•免保養，壽命長。
•止付螺絲式固定。
•外徑尺寸：Ø 20 mm ~ Ø 65 mm。
•MTC本體：鋁合金材質。
詳細規格下載

規格

產品編號

常用扭矩
(N.m)

最大扭矩
(N.m)

最高迴轉數
(min-1)

慣性
(kg.㎡)

容許偏心量
(mm)

容許角偏差
(°)

容許軸向位差
(mm)

質量
(g)

MTC-20-RD

5.0

10.0

19000

3.0 x 10-6

0.10

1°

±0.8

18

MTC-30-RD

12.5

25.0

13000

5.9 x 10-6

0.10

1°

±1.0

46

MTC-40-RD

17.0

34.0

9600

4.0 x 10-5

0.10

1°

±1.2

150

MTC-55-RD

60.0

120.0

7000

1.7 x 10-4

0.10

1°

±1.4

350

MTC-65-RD

160.0

320.0

5900

3.9 x 10-4

0.10

1°

±1.5

570

* 最大孔徑時慣性矩

** 最大孔徑時質量


產品編號

A

L

W

標準孔徑
D1 x D2 (公差 H8)
Min D1

標準孔徑
D1 x D2 (公差 H8)
Max D2

M

MTC-20-RD

20

10

30

4

8

M3

MTC-30-RD

30

11

35

6

14

M4

MTC-40-RD

40

25

66

8

20

M5

MTC-55-RD

55

30

78

10

25

M6

MTC-65-RD

65

35

90

12

35

M8
