MFC-C / MFCS-C

產品敘述

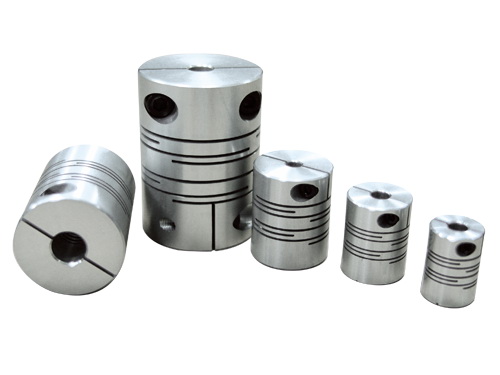

產品型號：伺服撓性聯軸器

MFC-C / MFCS-C

特性：

•完美單一本體，撓性聯軸器。
•零作用力。
•藉由彈性作用，完美吸收軸偏移、角偏差、軸端部位插。
•高扭力、高負荷。
•可正逆轉特性。
•免保養、抗油、抗化學性。
•夾鉗螺絲式固定。
•外徑尺寸：Ø 16 mm ~ Ø 50 mm。
•MFC-C本體：鋁合金材質。
•MFCS-C本體：不銹鋼材質。
詳細規格下載

規格



產品編號

常用扭矩
(N.m)

最大扭矩
(N.m)

最高迴轉數
(min-1)

慣性
(kg.㎡)

容許偏心量
(mm)

容許角偏差
(°)

容許軸向位差
(mm)

質量
(g)

MFC-16C

0.3

0.6

9500

3.5 x 10-7

0.10

2°

±0.4

9.1

MFC-20C

0.5

1.0

7600

8.7 x 10-7

0.10

2°

±0.4

16.5

MFC-25C

1.1

2.2

6100

2.2 x 10-6

0.15

2°

±0.5

29

MFC-32C

2.0

4.0

4800

9.1 x 10-5

0.15

2°

±0.5

67

MFC-40C

5.0

10.0

3800

2.9 x 10-4

0.20

2°

±0.5

138

MFC-50C

10.0

20.0

3100

1.3 x 10-4

0.20

2°

±0.5

260

MFCS-16C

0.5

1.0

9500

9.2 x 10-7

0.10

2°

±0.3

27

MFCS-20C

1.0

2.0

7600

2.5 x 10-6

0.10

2°

±0.3

45

MFCS-25C

2.1

4.2

6100

7.4 x 10-6

0.15

2°

±0.4

87

MFCS-32C

3.5

7.0

4800

2.7 x 10-5

0.15

2°

±0.5

180

* 最大孔徑時慣性矩

** 最大孔徑時質量


產品編號

A

L

W

標準孔徑
D1 x D2 (公差 H8)
Min D1

標準孔徑
D1 x D2 (公差 H8)
Max D2

M

MFC-16C

16

6.5

23

5

6

M2.5

MFC-20C

20

7.5

26

5

8

M2.5

MFC-25C

25

8.5

31

5

10

M3

MFC-32C

32

12

41

6

14

M4

MFC-40C

40

17

56

8

16

M5

MFC-50C

50

21

71

12

18

M6

MFCS-16C

16

6.5

23

5

6

M2.5

MFCS-20C

20

7.5

26

5

8

M2.5

MFCS-25C

25

8.5

31

5

10

M3

MFCS-32C

32

12

41

6

14

M4
