WTM-C

產品敘述

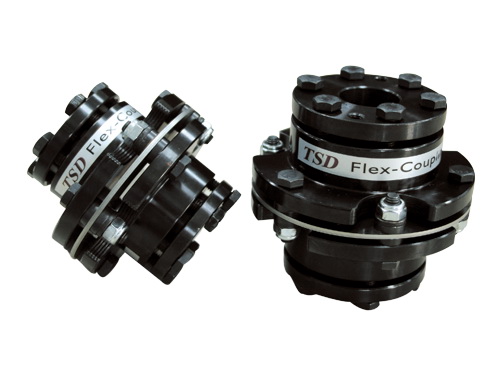

產品型號：伺服撓性聯軸器

WTM-C

特性：
•一體化全剛簧片式聯軸器。
•高剛性，高扭矩。
•低慣性，無背隙。
•適於中大型伺服馬達精密，定位傳動。
•具軸向，徑向及角度偏差補正功能。
•免保養，壽命長。
•夾鉗螺絲式固定。
•外徑尺寸：Ø 70 mm ~ Ø 145 mm。
•WTM-C本體：合金鋼材質。
詳細規格下載

規格



產品編號

常用扭矩
(N.m)

最大扭矩
(N.m)

最高迴轉數
(min-1)

慣性
(kg.㎡)

容許偏心量
(mm)

容許角偏差
(°)

容許軸向位差
(mm)

WTM-01C

30

60

11000

1.7 x 10-4

0.15

1°

±0.6

WTM-03C

40

80

10700

2.7 x 10-4

0.15

1°

±0.6

WTM-05C

95

190

9300

5.5 x 10-4

0.20

1°

±0.8

WTM-10C

140

280

8400

9.7 x 10-4

0.20

1°

±1.0

WTM-20C

225

450

6700

3.0 x 10-3

0.3

1°

±1.2

WTM-40C

400

800

5900

5.3 x 10-3

0.4

1°

±1.2

* 最大孔徑時慣性矩

** 最大孔徑時質量


產品編號

A

B

L

W

Stock Bores
D1 x D2 (tolerance H8)
Min D1

Stock Bores
D1 x D2 (tolerance H8)
Max D2

M

WTM-01C

70

43

30

68

12

22

4×M6

WTM-03C

80

49.5

30

68

15

25

6×M6

WTM-05C

92

62

35

78

19

35

6×M6

WTM-10C

102

70

40

88

22

45

6×M6

WTM-20C

128

85

48

107

35

55

6×M8

WTM-40C

145

100

65

141

40

65

8×M8
