MFS-C / MFSS-C

產品敘述

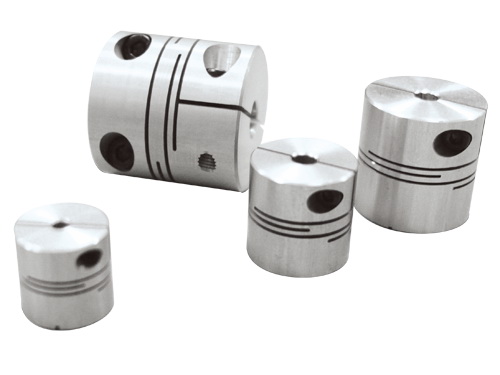

產品型號：伺服撓性聯軸器

MFS-C / MFSS-C

特性：

•完美單一本體，撓性聯軸器。
•零作用力。
•藉由彈性作用，完美吸收軸偏移、角偏差、軸端部位插。
•高扭力、高負荷。
•可正逆轉特性。
•免保養、抗油、抗化學性。
•夾鉗螺絲式固定。
•外徑尺寸：Ø 16 mm ~ Ø 40 mm。
•MFS-C本體：鋁合金材質。
•MFSS-C本體：不鏽鋼材質。
詳細規格下載

規格

產品編號

常用扭矩
(N.m)

最大扭矩
(N.m)

最高迴轉數
(min-1)

慣性
(kg.㎡)

容許角偏差
(°)

容許軸向位差
(mm)

質量
(g)

MFS-16C

0.3

0.6

9500

2.8 x 10-7

1°

±0.2

8.1

MFS-20C

0.5

1.0

7600

7.5 x 10-7

1°

±0.2

13.0

MFS-25C

1.1

2.2

6100

2.2 x 10-6

1°

±0.2

25.0

MFS-32C

2.0

4.0

4800

8.1 x 10-6

1°

±0.2

53.0

MFS-40C

5.0

10.0

3800

1.9 x 10-5

1°

±0.3

110.0

MFSS-16C

0.5

1.0

950

7.8 x 10-7

1°

±0.1

21.0

MFSS-20C

1.0

2.0

7600

2.1 x 10-6

1°

±0.1

36.0

MFSS-25C

2.1

4.2

6100

6.3 x 10-6

1°

±0.2

70.0

MFSS-32C

3.5

7.0

4800

2.2 x 10-5

1°

±0.2

150.0

* 最大孔徑時慣性矩

** 最大孔徑時質量


產品編號

A

L

W

標準孔徑
D1 x D2 (公差 H8)
Min D1

標準孔徑
D1 x D2 (公差 H8)
Max D2

M

MFS-16C

16

6.8

18

5

6

M2.5

MFS-20C

20

7.6

20

5

8

M2.5

MFS-25C

25

9.5

25

5

10

M3

MFS-32C

32

12.6

32

8

14

M4

MFS-40C

40

15.8

40

8

16

M5

MFSS-16C

16

6.8

18

5

6

M2.5

MFSS-20C

20

7.6

20

5

8

M2.5

MFSS-25C

25

9.5

25

5

10

M3

MFSS-32C

32

12.6

32

8

14

M4
