MFS / MFSS

產品敘述

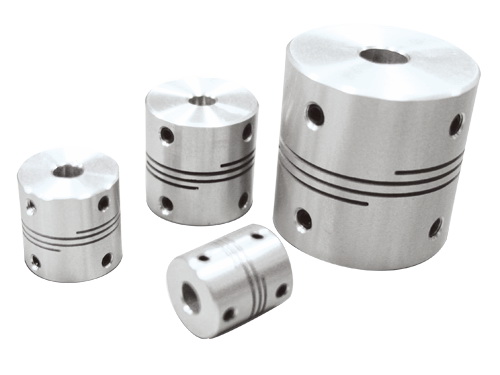

產品型號：伺服撓性聯軸器

MFS / MFSS

特性：

•完美單一本體，撓性聯軸器。
•零作用力。
•藉由彈性作用，完美吸收軸偏移、角偏差、軸端部位插。
•高扭力、高負荷。
•可正逆轉特性。
•免保養、抗油、抗化學性。
•止付螺絲式固定。
•外徑尺寸：Ø 16 mm ~ Ø 40 mm。
•MFS本體：鋁合金材質。
•MFSS本體：不銹鋼材質。
詳細規格下載

規格

產品編號

常用扭矩

(N.m)

最大扭矩

(N.m)

最高迴轉數

(min-1)

慣性

(kg.㎡)

容許角偏差

(°)

容許軸向位差

(mm)

質量

(g)

MFS-16

0.3

0.6

24000

2.7 x 10-7

1°

±0.2

7.4

MFS-20

0.5

1.0

19000

7.6 x 10-7

1°

±0.2

12.0

MFS-25

1.1

2.2

15000

2.2 x 10-6

1°

±0.2

24.0

MFS-32

2.0

4.0

12000

8.0 x 10-6

1°

±0.2

50.0

MFS-40

5.0

10.0

9600

2.8 x 10-5

1°

±0.3

98.0

MFSS-16

0.5

1.0

24000

8.6 x 10-7

1°

±0.1

18.0

MFSS-20

1.0

2.0

19000

2.4 x 10-6

1°

±0.1

32.0

MFSS-25

2.1

4.2

15000

7.2 x 10-6

1°

±0.2

63.0

MFSS-32

3.5

7.0

12000

2.6 x 10-5

1°

±0.2

130.0

* 最大孔徑時慣性矩

** 最大孔徑時質量




產品編號

A

L

W

標準孔徑
D1 x D2 (公差 H8)
Min D1

標準孔徑
D1 x D2 (公差 H8)
Max D2

M

MFS-16

16

6.8

18

4

8

M3

MFS-20

20

7.6

20

5

10

M3

MFS-25

25

9.5

25

5

12

M4

MFS-32

32

12.6

32

6

14

M4

MFS-40

40

15.8

40

8

18

M5

MFSS-16

16

6.8

18

4

8

M3

MFSS-20

20

7.6

20

5

10

M3

MFSS-25

25

9.5

25

5

12

M4

MFSS-32

32

12.6

32

6

14

M4
