MFB

產品敘述

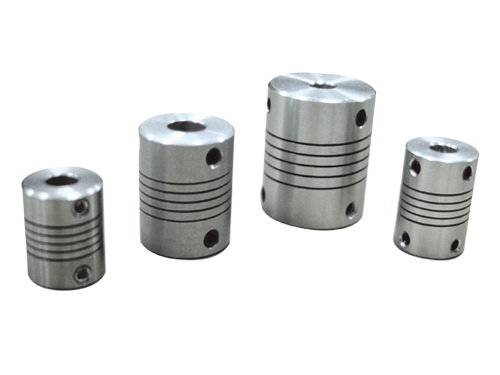

產品型號：伺服撓性聯軸器

MFB

特性：
•完美單一本體，撓性聯軸器。
•零作用力。
•藉由彈性作用，完美吸收軸偏移、角偏差、軸端部位插。
•高扭力、高負荷。
•可正逆轉特性。
•免保養、抗油、抗化學性。
•止付螺絲式固定。
•外徑尺寸：Ø 16 mm ~ Ø 25 mm。
•MFB本體：鋁合金材質。
詳細規格下載

規格



產品編號

常用扭矩
(N.m)

最大扭矩
(N.m)

最高迴轉數
(min-1)

慣性
(kg.㎡)

容許偏心量
(mm)

容許角偏差
(°)

容許軸向位差
(mm)

質量
(g)

MFB-16

0.32

0.64

24000

3.3 x 10-7

0.10

3°

±0.4

8.2

MFB-20

0.51

1.02

19000

8.8 x 10-7

0.10

3°

±0.4

15.5

MFB-25

1.3

2.6

15000

2.4 x 10-6

0.15

3°

±0.5

30.0

* 最大孔徑時慣性矩

** 最大孔徑時質量


產品編號

A

L

W

標準孔徑
D1 x D2 (公差 H8)
Min D1

標準孔徑
D1 x D2 (公差 H8)
Max D2

M

MFB-16

16

6.5

23

4

8

M3

MFB-20

20

7.5

26

5

10

M4

MFB-25

25

8.5

31

6

12

M4
