滾柱型 GRD04

產品敘述

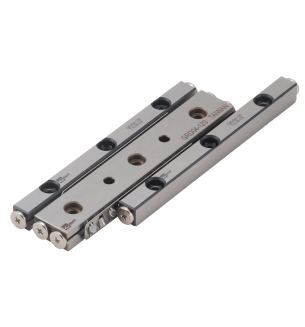

產品型號：GRD04

滾柱型滑軌

由1支中心軌道+2支軌道+2片滾柱保持器構成

詳細規格下載

規格

★ 交叉滾柱導引式傳動，由兩個V型溝華槽經熱處理硬化後，

施行高精度成型研磨加工，與轉動滾柱軸承構成，以90度的

角度輪流移動，在構造上透過V型構槽和交叉滾柱用線接觸方

式傳動，適合高精度、中重負荷有限行程的直線移動。


★ 材質規格

★ GRD-S軌道面 V 溝未表處

★ GRD-S 系列為防銹及耐蝕規格，適用於無塵式環境


規格表

標準

防銹

行程(mm)

滾柱φ(mm)

高度(H)(mm)

GRD04-80

GRD04-80-S

54

φ4

44

GRD04-120

GRD04-120-S

92

φ4

44

GRD04-160

GRD04-160-S

130

φ4

44

GRD04-200

GRD04-200-S

154

φ4

44

GRD04-240

GRD04-240-S

192

φ4

44

GRD04-280

GRD04-280-S

230

φ4

44

GRD04-320

GRD04-320-S

254

φ4

44

GRD04-360

GRD04-360-S

292

φ4

44

GRD04-400

GRD04-400-S

330

φ4

44

GRD04-440

GRD04-440-S

354

φ4

44

GRD04-480

GRD04-480-S

392

φ4

44
