滾柱型 GRD03

產品敘述

產品型號：GRD03

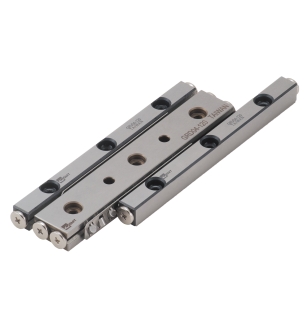

滾柱型滑軌

由1支中心軌道+2支軌道+2片滾柱保持器構成

詳細規格下載

規格

★ 交叉滾柱導引式傳動，由兩個V型溝華槽經熱處理硬化後，

施行高精度成型研磨加工，與轉動滾柱軸承構成，以90度的

角度輪流移動，在構造上透過V型構槽和交叉滾柱用線接觸方

式傳動，適合高精度、中重負荷有限行程的直線移動。


★ 材質規格

★ GRD-S軌道面 V 溝未表處

★ GRD-S 系列為防銹及耐蝕規格，適用於無塵式環境


規格表

標準

防銹

行程(mm)

滾柱φ(mm)

高度(H)(mm)

GRD03-50

GRD03-50-S

34

φ3

36

GRD03-75

GRD03-75-S

54

φ3

36

GRD03-100

GRD03-100-S

74

φ3

36

GRD03-125

GRD03-125-S

104

φ3

36

GRD03-150

GRD03-150-S

124

φ3

36

GRD03-175

GRD03-175-S

144

φ3

36

GRD03-200

GRD03-200-S

164

φ3

36

GRD03-225

GRD03-225-S

184

φ3

36

GRD03-250

GRD03-250-S

204

φ3

36

GRD03-275

GRD03-275-S

224

φ3

36

GRD03-300

GRD03-300-S

244

φ3

36
