滾柱型 GRD01

產品敘述

產品型號：GRD01

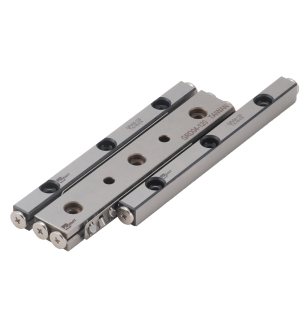

滾柱型滑軌

由1支中心軌道+2支軌道+2片滾柱保持器構成

詳細規格下載

規格

★ 交叉滾柱導引式傳動，由兩個V型溝華槽經熱處理硬化後，

施行高精度成型研磨加工，與轉動滾柱軸承構成，以90度的

角度輪流移動，在構造上透過V型構槽和交叉滾柱用線接觸方

式傳動，適合高精度、中重負荷有限行程的直線移動。


★ 材質規格

★ GRD-S軌道面 V 溝未表處

★ GRD-S 系列為防銹及耐蝕規格，適用於無塵式環境


規格表

標準

防銹

行程(mm)

滾柱φ(mm)

高度(H)(mm)

GRD01-20

GRD01-20-S

13

φ1.5

17

GRD01-30

GRD01-30-S

21

φ1.5

17

GRD01-40

GRD01-40-S

29

φ1.5

17

GRD01-50

GRD01-50-S

37

φ1.5

17

GRD01-60

GRD01-60-S

45

φ1.5

17

GRD01-70

GRD01-70-S

43

φ1.5

17

GRD01-80

GRD01-80-S

61

φ1.5

17
