MRC-C

產品敘述

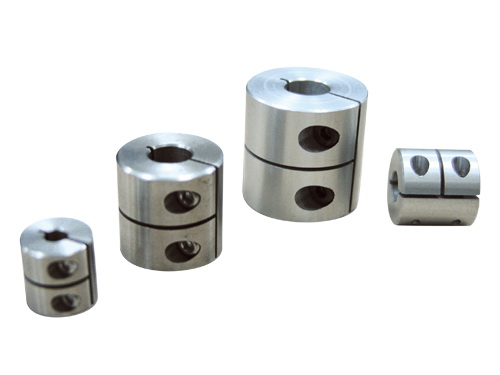

產品型號：伺服撓性聯軸器

MRC-C

特性：
•完美單一本體，剛性聯軸器。
•高扭力、高負荷。
•可正逆轉特性。
•免保養、抗油、抗化學性。
•夾鉗螺絲式固定。
•外徑尺寸：Ø 16 mm ~ Ø 32 mm。
•MRC-C本體：鋁合金材質。
•MRCS-C本體：不銹鋼材質。
詳細規格下載

規格

產品編號

常用扭矩
(N.m)

最大扭矩
(N.m)

最高迴轉數
(min-1)

慣性
(kg.㎡)

質量
(g)

MRC-16C

0.3

0.6

9500

2.7 x 10-7

9.0

MRC-20C

0.5

1.0

7600

7.9 x 10-7

15.0

MRC-25C

1.1

2.2

6100

2.5 x 10-6

30.0

MRC-32C

2.0

4.0

4800

7.8 x 10-6

65.0

MRCS-16C

0.5

1.0

9500

7.5 x 10-7

18.0

MRCS-20C

1.0

2.0

7600

2.2 x 10-6

37.0

MRCS-25C

2.1

4.2

6100

6.9 x 10-6

75.0

MFCS-32C

3.5

7.0

4800

2.4 x 10-5

162.0

* 最大孔徑時慣性矩

** 最大孔徑時質量



產品編號

A

L

W

標準孔徑
D1 x D2 (公差 H8)
Min D1

標準孔徑
D1 x D2 (公差 H8)
Max D2

M

MRC-16C

16

7.5

16

5

6

M2.5

MRC-20C

20

9.5

20

6

8

M2.5

MRC-25C

25

12

25

8

10

M3

MRC-32C

32

15.5

32

10

14

M4

MRCS-16C

16

7.5

16

5

6

M2.5

MRCS-20C

20

9.5

20

6

8

M2.5

MRCS-25C

25

12

25

8

10

M3

MFCS-32C

32

15.5

32

10

14

M4
