滾柱型 GRDP04

產品敘述

產品型號：GRDP04

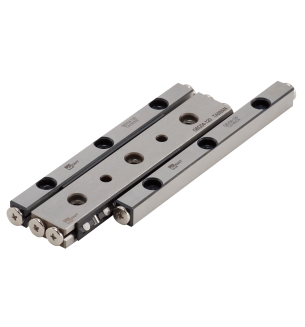

滾柱型滑軌

由1支中心軌道+2支軌道+2片滾柱保持器構成

詳細規格下載

規格

★ 交叉滾柱導引式傳動，由兩個V型溝華槽經熱處理硬化後，

施行高精度成型研磨加工，與轉動滾柱軸承構成，以90度的

角度輪流移動，在構造上透過V型構槽和交叉滾柱用線接觸方

式傳動，適合高精度、中重負荷有限行程的直線移動。


★ 材質規格


規格表

標準

防銹

行程(mm)

滾柱φ(mm)

高度(H)(mm)

GRDP04-80

GRDP04-80-S

54

φ4

44

GRDP04-120

GRDP04-120-S

92

φ4

44

GRDP04-160

GRDP04-160-S

130

φ4

44

GRDP04-200

GRDP04-200-S

154

φ4

44

GRDP04-240

GRDP04-240-S

192

φ4

44

GRDP04-280

GRDP04-280-S

230

φ4

44

GRDP04-320

GRDP04-320-S

254

φ4

44

GRDP04-360

GRDP04-360-S

292

φ4

44

GRDP04-400

GRDP04-400-S

330

φ4

44

GRDP04-440

GRDP04-440-S

354

φ4

44

GRDP04-480

GRDP04-480-S

392

φ4

44
