滾柱型 GRDP03

產品敘述

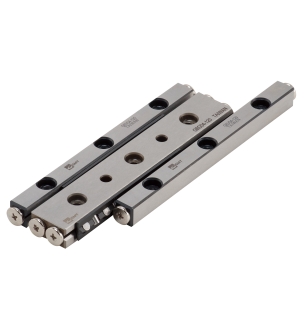

產品型號：GRDP03

滾柱型滑軌

由1支中心軌道+2支軌道+2片滾柱保持器構成

詳細規格下載

規格

★ 交叉滾柱導引式傳動，由兩個V型溝華槽經熱處理硬化後，

施行高精度成型研磨加工，與轉動滾柱軸承構成，以90度的

角度輪流移動，在構造上透過V型構槽和交叉滾柱用線接觸方

式傳動，適合高精度、中重負荷有限行程的直線移動。


★ 材質規格

規格表

標準

防銹

行程(mm)

滾柱φ(mm)

高度(H)(mm)

GRDP03-50

GRDP03-50-S

34

φ3

36

GRDP03-75

GRDP03-75-S

54

φ3

36

GRDP03-100

GRDP03-100-S

74

φ3

36

GRDP03-125

GRDP03-125-S

104

φ3

36

GRDP03-150

GRDP03-150-S

124

φ3

36

GRDP03-175

GRDP03-175-S

144

φ3

36

GRDP03-200

GRDP03-200-S

164

φ3

36

GRDP03-225

GRDP03-225-S

184

φ3

36

GRDP03-250

GRDP03-250-S

204

φ3

36

GRDP03-275

GRDP03-275-S

224

φ3

36

GRDP03-300

GRDP03-300-S

244

φ3

36
