滾柱型 GRVP06

產品敘述

產品型號：GRVP06

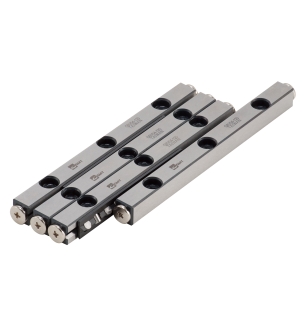

滾柱型滑軌

由4支軌道+2片滾柱保持器構成

詳細規格下載

規格

★ 交叉滾柱導引式傳動，由兩個V型溝華槽經熱處理硬化後，

施行高精度成型研磨加工，與轉動滾柱軸承構成，以90度的

角度輪流移動，在構造上透過V型構槽和交叉滾柱用線接觸方

式傳動，適合高精度、中重負荷有限行程的直線移動。



★ 材質規格


規格表

標準

防銹

行程(mm)

滾柱φ(mm)

高度(H)(mm)

GRVP06-100

GRVP06-100-S

80

φ6

31

GRVP06-150

GRVP06-150-S

108

φ6

31

GRVP06-200

GRVP06-200-S

154

φ6

31

GRVP06-250

GRVP06-250-S

200

φ6

31

GRVP06-300

GRVP06-300-S

246

φ6

31

GRVP06-350

GRVP06-350-S

274

φ6

31

GRVP06-400

GRVP06-400-S

320

φ6

31

GRVP06-450

GRVP06-450-S

366

φ6

31

GRVP06-500

GRVP06-500-S

412

φ6

31

GRVP06-550

GRVP06-550-S

458

φ6

31

GRVP06-600

GRVP06-600-S

486

φ6

31
