滾柱型 GRVP04

產品敘述

產品型號：GRVP04

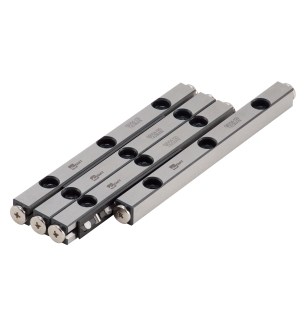

滾柱型滑軌

由4支軌道+2片滾柱保持器構成

詳細規格下載

規格

★ 交叉滾柱導引式傳動，由兩個V型溝華槽經熱處理硬化後，

施行高精度成型研磨加工，與轉動滾柱軸承構成，以90度的

角度輪流移動，在構造上透過V型構槽和交叉滾柱用線接觸方

式傳動，適合高精度、中重負荷有限行程的直線移動。



★ 材質規格


規格表

標準

防銹

行程(mm)

滾柱φ(mm)

高度(H)(mm)

GRVP04-80

GRVP04-80-S

54

φ4

21

GRVP04-120

GRVP04-120-S

92

φ4

21

GRVP04-160

GRVP04-160-S

130

φ4

21

GRVP04-200

GRVP04-200-S

154

φ4

21

GRVP04-240

GRVP04-240-S

192

φ4

21

GRVP04-280

GRVP04-280-S

230

φ4

21

GRVP04-320

GRVP04-320-S

254

φ4

21

GRVP04-360

GRVP04-360-S

292

φ4

21

GRVP04-400

GRVP04-400-S

330

φ4

21

GRVP04-440

GRVP04-440-S

354

φ4

21

GRVP04-480

GRVP04-480-S

392

φ4

21
