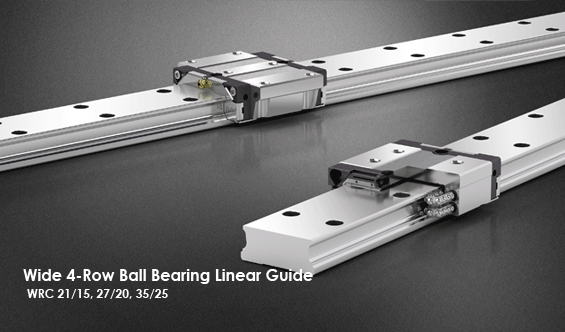

WRC寬型滾珠線性滑軌

產品敘述

WRC 寬型滾珠線性滑軌系列採寬幅滑軌結構,可承受更大的Mr方向扭矩。O 型排列四列式滾珠循環設計,滾珠軌道面與滾珠接觸角為45度,可達到四方等負荷之效果。此外同機型滑座中選用較大尺寸的鋼珠及較多鋼珠數,在負荷能力上的表現更是多出競爭對手 10%~30%,充分展現高負荷、高扭矩、高剛性功能。







檔案下載

特點

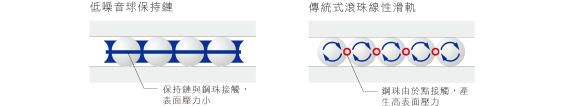

低噪音、高品質卓越高速專利保持鏈

WRC 專利保持鏈可以提供滾珠和保持鏈間大面積的接觸,因此油膜不容易破壞;噪音降低;滾珠能以更高速度運行,並延長使用壽命。




加強片專利設計

採用兩片不鏽鋼加強片,L型的設計能用螺絲在滑座上方及下方鎖固,強化端蓋剛性及包覆性。

WRC 型不銹鋼加強片設有底面卡榫,提升軸向力承受度,達成更快的運行速度。




潤滑設計--內藏式儲油與供油系統設計

內藏式 PU 儲油塊設計,不增加滑座長度,可直接與各列式滾珠接觸;確保長期運行

潤滑效果,符合環保與降低保養成本。

於短行程運行使用時,可展現極佳、有效之潤滑。

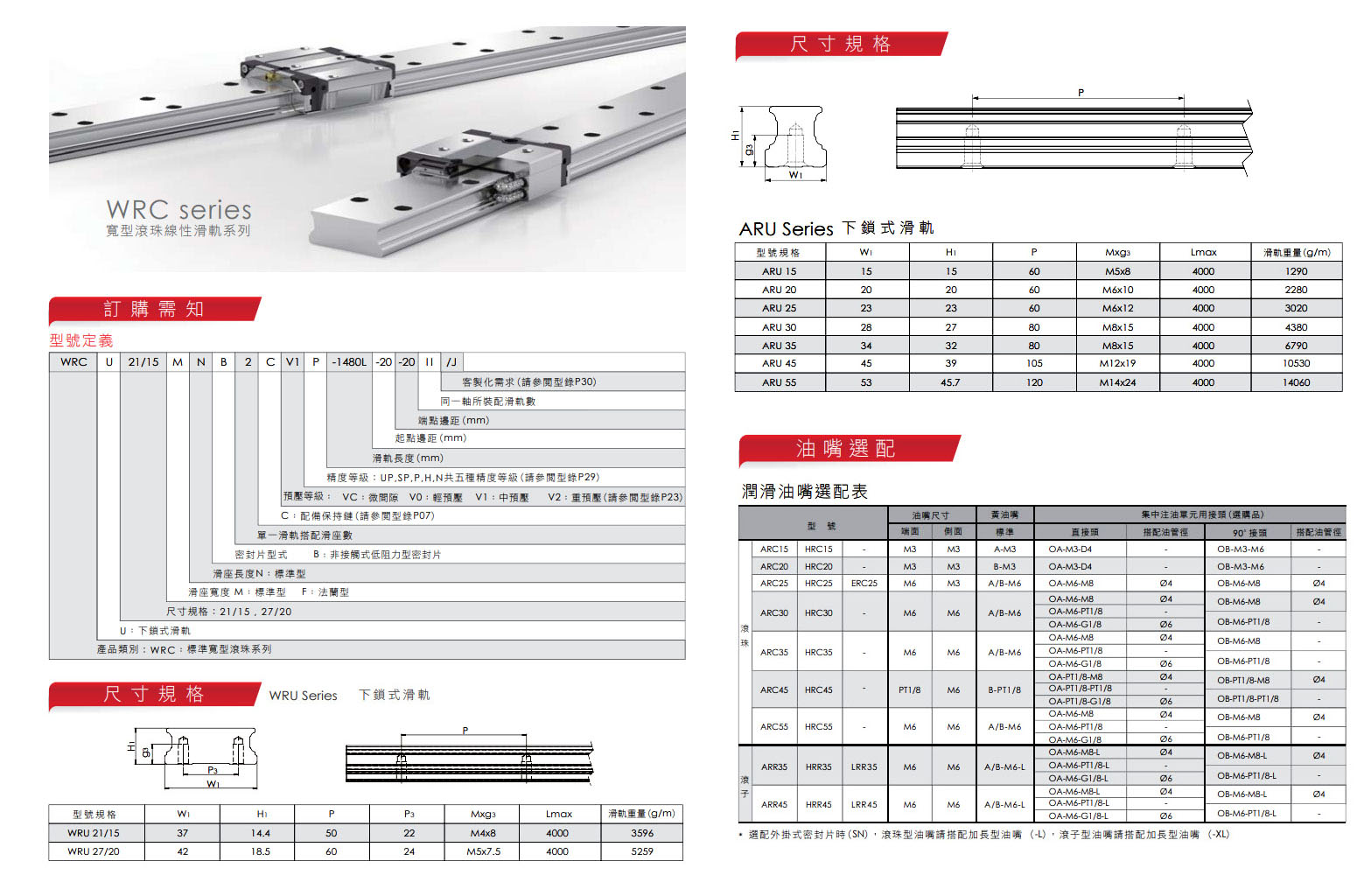

規格表
