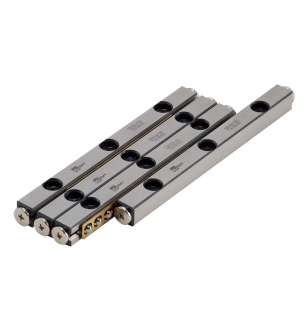

滾珠型 GBV01

產品敘述

產品型號：GBV01

滾珠型滑軌

由4支軌道+2片滾珠保持器構成

詳細規格下載

規格

★ 透過精密鋼珠傳動,鋼珠以間距較小的排列方式組合而成

的滾珠保持器,搭配超深冷處理後的精密研磨成型加工V型

溝槽的專用軌道組合而成,適合高精度,輕負荷有限行程的直

線移動。


★ 材質規格


規格表

標準

行程(mm)

滾柱φ(mm)

高度(H)(mm)

GBV01-20

13

φ1.5

8.5

GBV01-30

21

φ1.5

8.5

GBV01-40

29

φ1.5

8.5

GBV01-50

37

φ1.5

8.5

GBV01-60

45

φ1.5

8.5

GBV01-70

53

φ1.5

8.5

GBV01-80

61

φ1.5

8.5
