斜楔

產品敘述

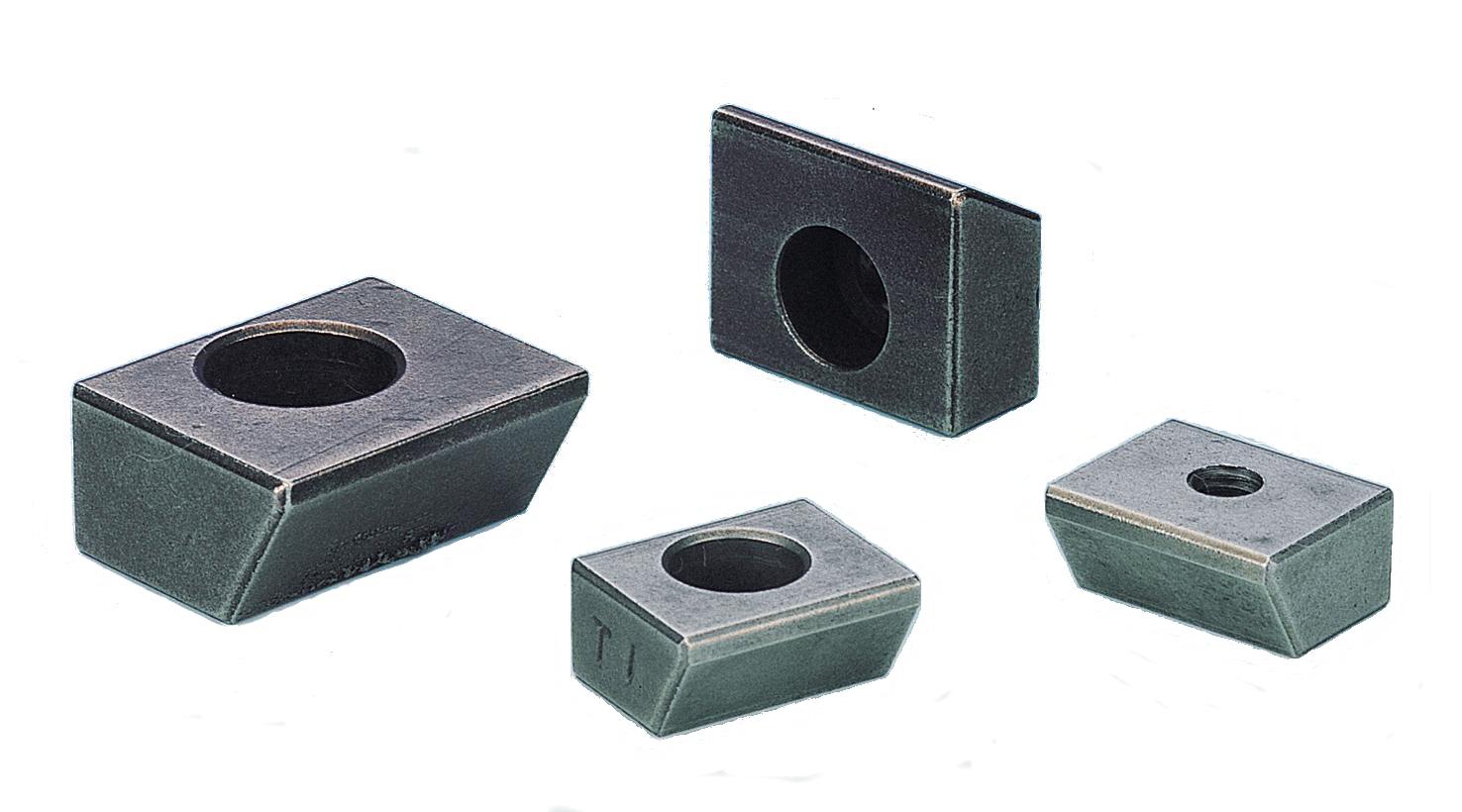

線性滑軌標準斜楔

詳細規格下載

規格

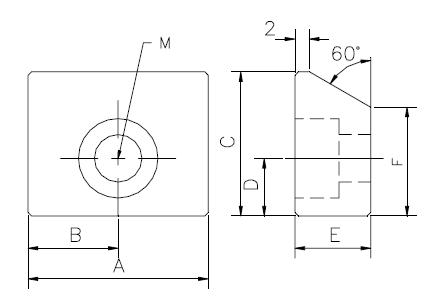

TYPE A B C D E F M
T-1 S 20 10 16 7 9.4 11.7 M6*P1.0螺孔
T-1 20 10 16 7 9.4 11.7 φ5.5*φ9.5*5.4
T-2 25 12.5 20 8 10.5 15.1 φ6.6*φ11*6.5
T-3 30 15 24 9 13.6 17.3 φ9*φ14*8.6




 推薦扭緊力距       kgf-cm

螺栓 扭緊力距
M5 90
M6 140
M8 310









UNIT: mm

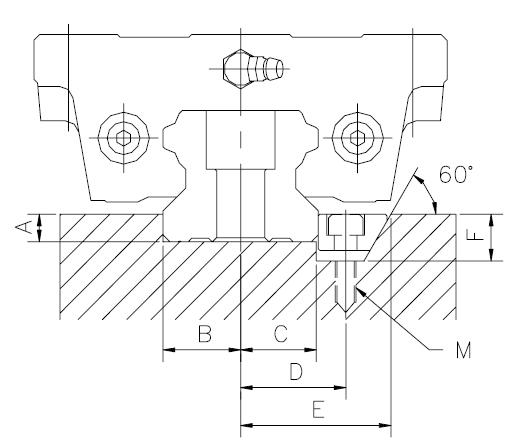

TYPE A B C D E F M S SCREW
HSR 20 5 10 9.5 17 27.545 12.4 M5 T-1 M5
HSR 25 5 11.5 11 18.5 29.045 12.4 M5 T-1 M5
HSR 30 5 14 13.5 21 31.545 12.4 M5 T-1 M5
HSR 35 6 17 16.5 25 38.545 13.5 M6 T-2 M6
HSR 45 8 22.5 22 30.5 44.045 13.5 M6 T-2 M6
HSR 55 10 26.5 26 35.5 52.045 16.6 M8 T-3 M8
HSR 65 10 31.5 31 40.5 57.045 16.6 M8 T-3 M8
